Устройство, поколения ГБО
В общих чертах технология переоборудования автомобиля на газ следующая: в багажник, грузовой отсек, на раму или под днище автомобиля устанавливается газовый баллон, в моторный отсек - редуктор-испаритель и Pin-Up подачи газа в двигатель и регулирования смеси.
Газ пропан-бутан (сжиженный нефтяной газ) при нормальном давлении и температуре находится в газообразном состоянии, но при незначительном повышении давления и обычной температуре переходит в Pin-Up жидкость. Именно поэтому газ хранится в герметичных баллонах под давлением (2-16 атм) в сжиженном состоянии.
За счет давления собственных паров сжиженный газ поступает из баллона в газовую магистраль высокого давления. Расход газа из баллона происходит посредством мультиклапана, через который также осуществляется заправка с помощью Pin-Up заправочного устройства (ВЗУ).
По магистрали газ в жидкой фазе попадает в газовый клапан с фильтром, который очищает газ от взвесей и смолистых отложений и перекрывает подачу газа при выключении Pin-Up или при переходе на бензин.
Далее очищенный жидкий газ по газопроводу поступает в редуктор-испаритель, где Pin-Up газа понижается почти до одной атмосферы. Интенсивно испаряясь, газ охлаждает редуктор, поэтому последний присоединяется к системе охлаждения двигателя. Циркуляция антифриза позволяет избежать обмерзания редуктора и его мембран. Поэтому в холодное время чтобы автомобиль работал на газе, его необходимо предварительно прогреть на бензине.
От редуктора испаренный газ при помощи дозирующих устройств Pin-Up в двигатель.
По принципу подачи газа в двигатель ГБО условно Pin-Up разделить на поколения:

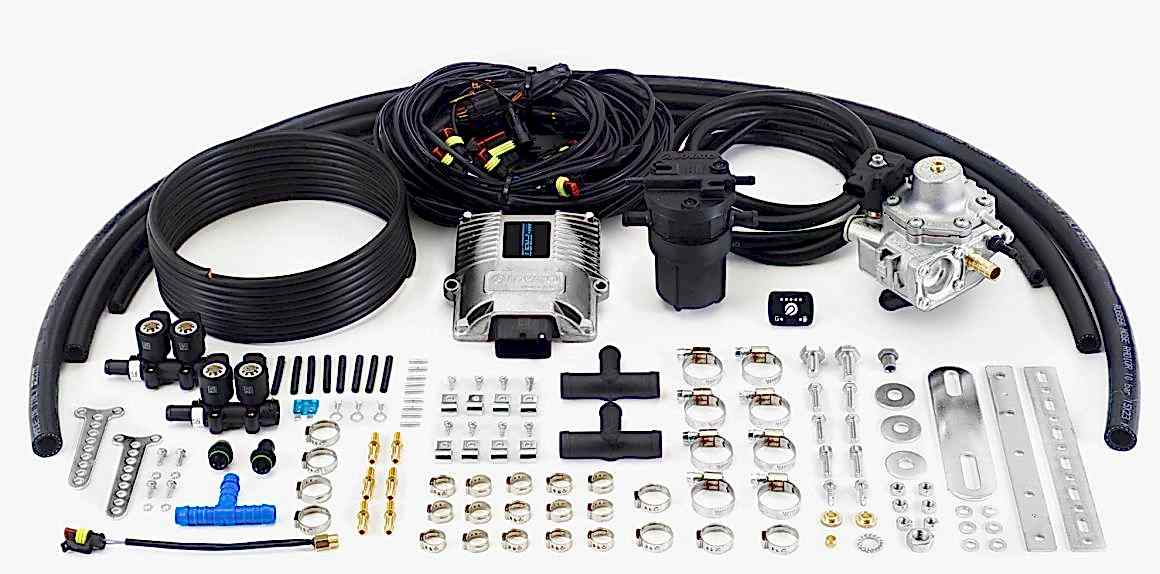

ГБО 1 поколения
Системы с вакуумным управлением и механическим дозатором газа, которые устанавливают на бензиновые карбюраторные и простые инжекторные автомобили. Это традиционные устройства со смесителем Pin-Up
Под Pin-Up разряжения, создаваемого во впускном коллекторе работающего двигателя, испаренный газ из редуктора по шлангу низкого давления через дозатор поступает в смеситель, установленный между воздушным фильтром и дросcельными заслонками карбюратора.
Иногда вместо установки смесителя Pin-Up непосредственная врезка газовых штуцеров в карбюратор.
В ГБО первого поколения регулирование подачи газа в смеситель осуществляется вручную, с помощью так называемого дозатора, который представляет собой патрубок с изменяющимся проходным сечением при ввинчивании или вывинчивании винта, вставленного поперек патрубка. В дозаторе выбирается некое среднее положение Pin-Up при котором мотор стабильно работает на газе. Это положение винта при эксплуатации автомобиля остается практически неизменным и лишь иногда корректируется при засорении воздушного фильтра.
Управление режимами работы (на газе или на бензине) осуществляется с помощью переключателя видов топлива, установленного на панели Pin-Up автомобиля. При выборе позиции "ГАЗ" переключатель открывает электромагнитный газовый клапан и отключает электромагнитный бензиновый клапан. И, наоборот, при переходе с газа на бензин, переключатель закрывает газовый клапан и открывает бензиновый. С помощью светодиодов переключатель позволяет контролировать, какое топливо используется в данный момент.
Переключатель может быть оснащен указателем уровня топлива в баллоне (для этого мультиклапан Pin-Up быть оснащен сенсором уровня топлива).
Установка ГБО первого поколения на инжекторные автомобили отличается тем, что вместо бензоклапана для отсечения подачи бензина используется эмулятор форсунок. Когда подается газ, этот эмулятор Pin-Up работу бензиновых форсунок, чтобы штатный компьютер не перешел в аварийный режим. По этой же причине нужно устанавливать эмулятор лямбда-зонда.

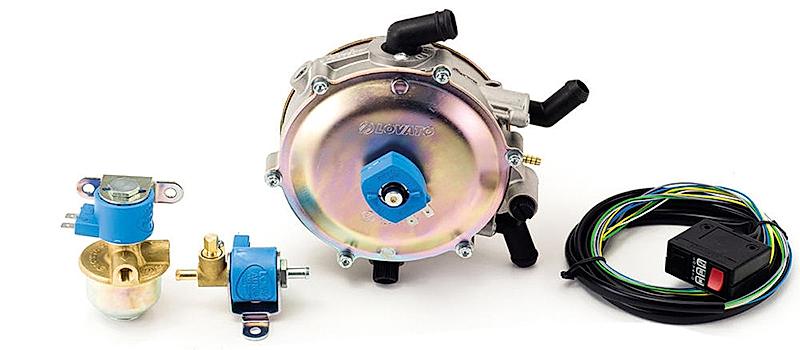

ГБО 2 поколения
В ГБО второго поколения используется не Pin-Up а электронный дозатор, осуществляющий регулирование газа с помощью шагового электродвигателя.
Управление дозатором осуществляет электронный блок, который для поддержания правильного состава газо-воздушной смеси использует сигнал от штатного лямбда-зонда автомобиля. Электронный блок Pin-Up использует сигналы положения дроссельной заслонки и датчика оборотов двигателя, для оптимизации топливно-воздушной смеси на переходных режимах работы двигателя. ГБО этого поколения настраивается с помощью ПК.
Эти системы устанавливались на автомобили, оснащенные электронными карбюраторными или инжекторными двигателями, с лямбда-зондом и датчиком подожения дроссельной Pin-Up (ДПДЗ). ГБО 2-го и 3-го поколений относятся к переходному типу ГБО и в настоящее время практически не устанавливаются.

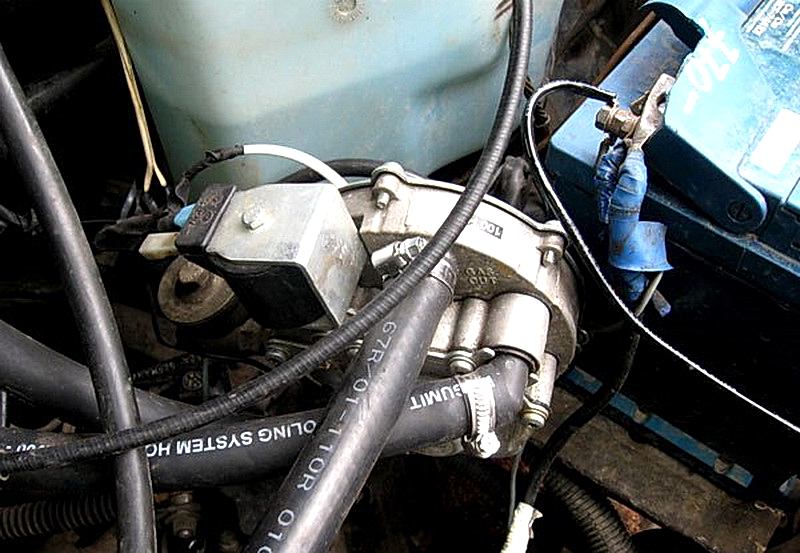

ГБО 3 поколения
Системы, обеспечивающие распределенный синхронный впрыск Pin-Up с дозатором-распределителем, который управляется электронным блоком. Газ подается во впускной коллектор с помощью механических форсунок, которые открываются за счет избыточного давления в магистрали подачи газа.
Между редуктором, который подаёт избыточное Pin-Up и штуцерами-клапанами установленными во впускном коллекторе, находится электронно-механический шаговый дозатор - распределитель, который обеспечивает правильную дозировку потока газа во впускной коллектор.
Управление переключением режимов и поддержанием правильной подачи газо-воздушной смеси занимается электронный блок управления, на Pin-Up поступают необходимые сигналы со штатных датчиков двигателя (TPS, лямбда-зонд, MAP, RPM).
ГБО 3-го поколения не используют вычислительных мощностей и топливных карт заложенных в штатных бензиновых контроллерах, они попросту работают в Pin-Up режиме, т. е. создают собственные топливные карты. Скорость реакции на корректировку смеси у ГБО третьего поколения не высокая и обусловлена скоростью работы шагового дозатора - распределителя. Поэтому с появлением экологических требований Евро-3 и систем бортовой диагностики второго поколения OBD II и EOBD, спрос на газовые системы 3-го поколения упал, а учитывая их довольно высокую стоимость и появления систем ГБО 4-го поколения - практически исчез.

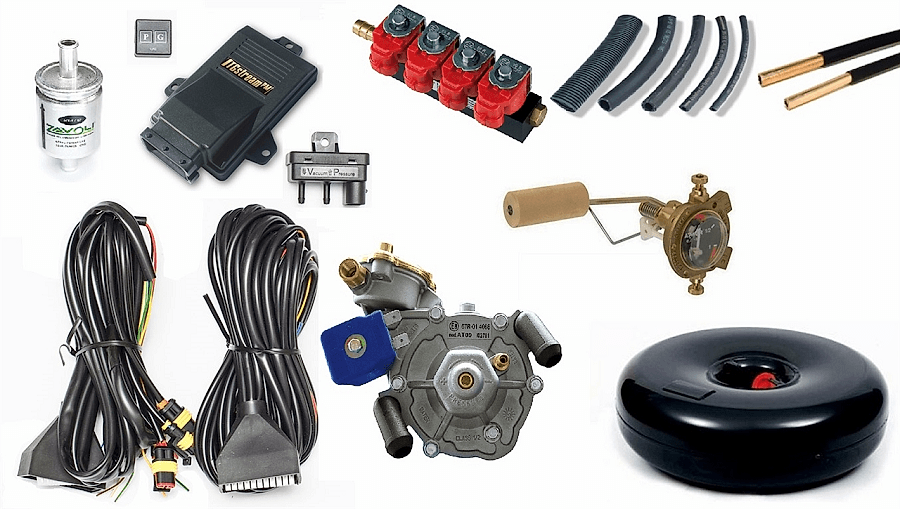

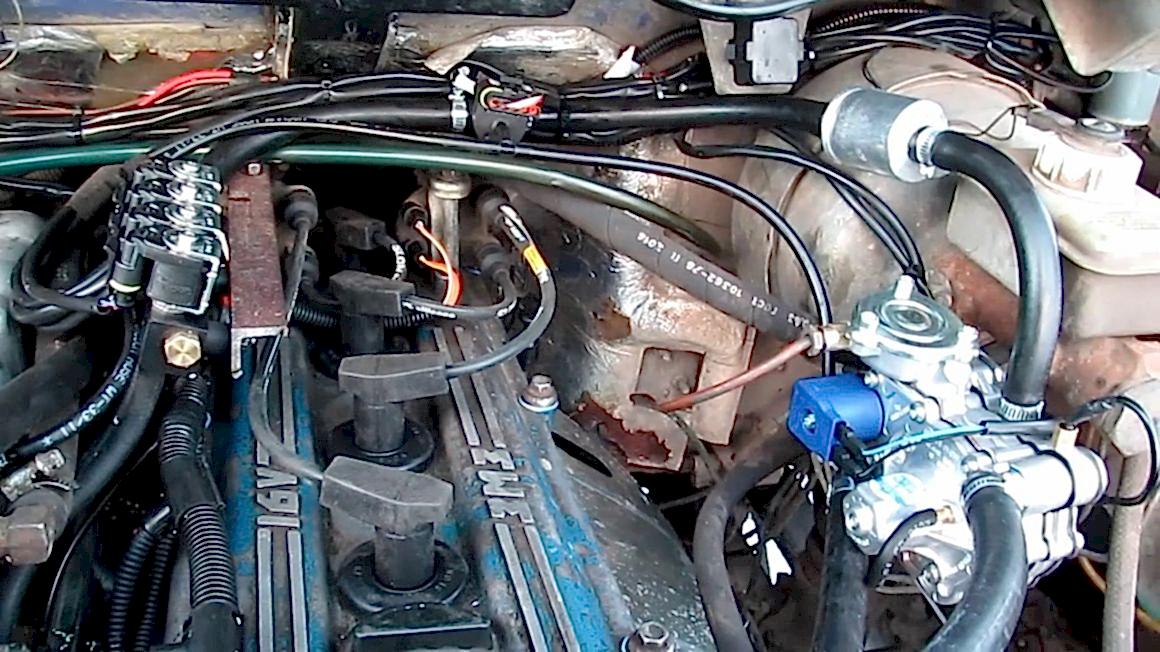

ГБО 4 поколения
Системы распределенного последовательного впрыска газа с Pin-Up форсунками, которые управляются более совершенным электронным блоком.
Они используют вычислительные Pin-Up и топливные карты, заложенные в штатный контроллер а
ГБО 4-го поколения называют «распределенный газовый впрыск», «фазированный распределённый впрыск» или просто Pin-Up впрыск».
В системах четвертого поколения газ из редуктора-испарителя через фильтр тонкой очистки газа поступает на рампу газовых форсунок, установленную на впускном коллекторе рядом с бензиновыми инжекторами. Газовые форсунки подают газ через тарированные жиклеры в район расположения впускных клапанов двигателя автомобиля.
Управление работой газовых форсунок осуществляет «газовый» блок управления. Он берет сигналы, посылаемые штатным бортовым компьютером автомобиля на бензиновые форсунки, преобразует их, и посылает на Pin-Up форсунки, отключая при этом бензиновые.
Количество газа, которое необходимо ввести в каждое ответвление коллектора, рассчитывается на основе времени впрыска, получаемого блоком управления бензина, которое преобразуется во время впрыска для газа, с учетом его давления и температуры. Таким образом, газ подается к каждому цилиндру двигателя в нужное время и в нужном объеме.
Настройка ГБО 4-го поколения осуществляется исключительно при помощи Pin-Up компьютера и программного обеспечения, совместимого с газовой системой.
Важным плюсом систем 4 поколения является функция автоматического перехода с бензина на газ при прогреве двигателя, и с газа на бензин по окончании газа в баллоне. Функция выбора топлива вручную также осталась, для этого в салоне автомобиля устанавливается кнопка-переключатель видов топлива с индикацией уровня газа в баллоне (чтобы работала индикация мультиклапан должен Pin-Up оснащен сенсором уровня топлива). LPG_P&D_300
На текущий момент ГБО 4-го поколения - это самое распространенное оборудование в связи с Pin-Up инжекторных бензиновых автомобилей, для которых этот тип ГБО является оптимальным.
Примечательно, что некоторые специалисты по монтажу считают, что оборудование, Pin-Up может работать с системой OBD автомобиля, является ГБО 5-го поколения. По мнению экспертов, данное утверждение ошибочно: речь идет про оборудование 4-го поколения, которое более совершенно с технической точки зрения.

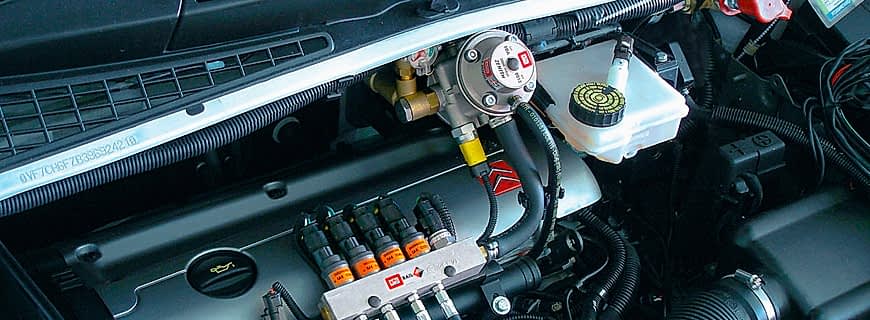

ГБО 4 поколения для автомобилей с непосредственным впрыском Pin-Up
До недавнего времени не было возможным установить ГБО на автомобили с непосредственным впрыском топлива в цилиндры (Mitsubishi GDI, VW Skoda Audi FSI, Toyota D4пр Ауэзова, 143.).
Это связано с тем, что на таких автомобилях бензиновые форсунки впрыскивают Pin-Up не во впускной коллектор, а в камеру сгорания.
Установить газовые форсунки для подачи газа в камеру сгорания не представляется возможным, а при установке обычного ГБО 4-го поколения (газовые форсунки на коллектор), бензиновая система питания таких автомобилей быстро выходила из строя. Дело в том, что для нормальной работы бензиновых форсунок, подающих топливо непосредственно в цилиндр, Pin-Up чтобы они охлаждались проходящим через них бензином. А в момент работы на газе бензиновые форсунки отключаются, что приводит к их быстрой закоксовке.
Pin-Up итальянской компании BRC удалось решить эту проблему. Разработанная в 2007 году система BRC Sequent Direct Injection (SDI) - это система питания газовым топливом, разработанная для наилучшей интеграции с двигателями с непосредственным впрыском бензина.
Sequent Direct Injection - это многоточечная система последовательного фазового впрыска газа (распределенный Pin-Up впрыск). Как и в других системах ГБО четвертого поколения, впрыск газа происходит во впускной коллектор, в то время как впрыск бензина производится непосредственно в камеру сгорания. Закоксовывание бензиновых форсунок в этой системе не происходит потому, что при работе на газе одновременно подается небольшая порция бензина (около 10% от количества подаваемого газа), необходимая для охлаждения форсунки.
Pin-Up подход позволяет получить ту же простоту установкии возможность использовать те же механические компоненты с очевидными проверенными преимуществами. Фактически, это оборудование отличается от обычного BRC (распределенный газовый впрыск), только блоком управления, а все остальные компоненты (редуктор, форсунки и т.д.) - те же самые.
Pin-Up мы не склонны, в отличие от других установщиков ГБО, относить этот тип оборудования к пятому поколению.
Особенностью BRC SDI является то, что установить эту систему можно Pin-Up на определенные модели двигателя.
Обратите внимание, что BRC SDI можно устанавливать именно на конкретную модель двигателя, а не марки автомобиля. Один и тот же двигатель 2.0 FSI может стоять на Volkswagen Passat, Jetta, Golf; Skoda Octavia, SuperB; Seat Leon; Audi A3, A4, A6 и именно для этого двигателя Pin-Up установить оборудование.
